金礦磨礦設備選型，是選礦廠設計中最關鍵的環節之一。磨礦是選礦廠能耗最大的工序，占總能耗的百分之四十五到六十，同時也是決定后續分選指標的核心環節。磨礦設備選錯了，要么磨不細、回收率上不去，要么過磨嚴重、電耗居高不下。

磨礦設備的選型不是簡單地選一臺球磨機，而是一套完整的參數體系——從礦石的可磨性測定，到磨礦細度確定，再到球磨機規格、臺數、功率、介質配比的計算，最后到分級設備的配套。這篇文章從核心選型參數、設備類型選擇、分級設備配套、計算方法和實際案例等維度，把金礦磨礦設備選型參數的問題徹底講清楚。

一、選型的起點：邦德功指數

邦德功指數是評價礦石硬度和被磨碎難易程度的核心參數，是磨機選型設計中最重要的依據。邦德球磨功指數（單位：千瓦時每噸）表示將礦石從理論給料粒度磨到指定細度所需的能量，數值越大，礦石越難磨。

邦德功指數的測定方法：通過邦德功指數試驗機，在特定條件下進行閉路磨礦試驗，測定每轉新生成了多少合格粒級的產品，再通過邦德第三粉碎理論公式計算出功指數。

有了邦德功指數，再結合效率系數和設計流程中的給礦量，就可以算出磨礦作業所需的總功率，從而確定合適的球磨機規格和臺數。

對于自磨或半自磨流程，還需要測定更多的礦石特性參數，包括：礦石抗沖擊破碎參數A和b（用于判斷礦石的抗沖擊破碎特性）、磨蝕指數ta（用于判斷礦石對襯板的磨損程度）、邦德球磨功指數Wib以及礦塊普氏硬度系數f。這些參數共同決定了是否適合采用自磨/半自磨工藝，以及磨機的具體型號和安裝功率。

二、磨礦細度：決定工藝路線和回收率的關鍵參數

磨礦細度直接決定金的解離程度，進而影響浮選或氰化的回收率。不同礦石類型對磨礦細度的要求不同。

對于易選石英脈型金礦，磨礦細度負二百目（即小于零點零七四毫米）占比百分之六十到七十即可滿足浮選要求。對于細粒浸染型金礦，需要磨到負二百目占比百分之八十到九十。對于微細粒金礦（金粒度小于十微米），可能需要磨到負三百目（小于零點零四八毫米）占比百分之九十以上。

磨礦細度每提高一個檔次，磨機處理能力下降，電耗上升。從負二百目占百分之八十提高到百分之九十五，磨機電耗可能增加百分之三十以上。磨礦細度的確定需要在解離度和能耗之間找到平衡點。

不同細度要求對應不同的設備選型。磨礦細度要求在負零點零七四毫米占百分之七十以下時，可選擇高堰式分級機配套格子型球磨機。細度要求在百分之七十以上時，可選擇沉沒式分級機，但沉沒式分級機配置較困難，一般選廠采用一段磨礦兩段分級，其中二段用旋流器代替。

三、球磨機類型選擇：格子型與溢流型

球磨機按排礦方式分為格子型和溢流型兩種，選型依據主要是磨礦細度要求和礦石性質。

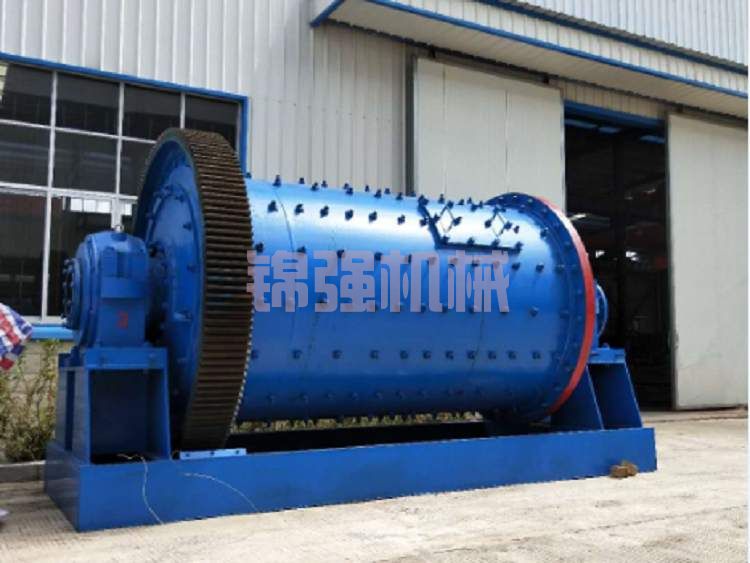

格子型球磨機的排礦端裝有格子板，合格產品通過格子板篩縫強制排出，未達粒度要求的粗顆粒返回筒體繼續研磨。格子型排礦速度快、過磨輕，適合處理硬度較高、比重較大的礦石，多用于一段粗磨。對于磨礦細度要求負二百目占百分之七十以下的粗磨作業，格子型球磨機是首選。小型格子型球磨機進料粒度≤二十毫米，出料粒度可在零點零七四到零點三毫米之間調節。

溢流型球磨機的排礦端沒有格子板，礦漿靠自身液位差從排礦端溢出。溢流型適合細磨作業，產品粒度更細、更均勻。巖金礦濕式溢流型球磨機可將礦石磨至負零點零七四毫米粒級占比百分之八十以上。溢流型球磨機特別適合處理嵌布粒度細、氧化率高的難選金礦石。

四、球磨機規格參數詳解

球磨機的規格用“直徑×長度”表示（單位：米），如Φ1.5×3.0表示筒體直徑一點五米、長度三米。選型時需要確定的參數包括筒體直徑、筒體長度、有效容積、轉速、裝球量、處理能力、電機功率等。

以下是一組典型規格的技術參數，供選型參考：

球磨機規格覆蓋范圍很廣，從Φ1.2×2.4米到Φ3.6×6.0米，裝機功率從四十五千瓦到一千二百五十千瓦。裝球量從一點五噸到三百三十八噸不等。

球磨機的長徑比（L/D）影響磨礦效果。溢流型球磨機優化設計的筒體長徑比約為二，可使金礦物單體解離度提升百分之二十。

五、磨礦介質（鋼球）的選型參數

鋼球是磨礦的“彈藥”，鋼球的規格、配比和補加制度直接影響磨礦效率和磨機處理能力。

鋼球規格：常用鋼球直徑包括Φ30、Φ40、Φ50、Φ70、Φ90、Φ100毫米等。鋼球直徑的選擇取決于給礦粒度和產品細度要求——給礦粒度越大、產品越粗，需要的鋼球越大。

初裝球配比：初裝球方案需要通過試驗確定。焦家金礦通過段氏球徑半理論公式計算，確定的初裝球方案為Φ90:Φ70:Φ50:Φ40:Φ30 = 15:25:20:15:25。山東某黃金選礦廠通過段氏球徑半理論公式計算各段球磨機的初裝鋼球級配，確定的一段球磨機初裝球包含Φ100毫米鋼球。

補加球制度：磨礦過程中鋼球不斷磨損，需要定期補加。補加球的規格和數量需要通過段式作圖法確定。不合理的補加球制度會導致磨礦產品粒度粗、分級機負荷高、磨礦處理能力不足。

鋼球材質：高鉻球雖然單價高，但使用壽命是普通鑄鋼球的二點五倍以上，綜合噸礦成本反而更低。襯板材質同樣影響磨礦成本，高鉻鑄鐵（Cr26）襯板壽命可超一萬兩千小時。

六、分級設備配套選型

磨礦設備必須與分級設備配套使用，形成閉路循環。分級設備的選型參數直接影響磨礦效率和產品粒度。

螺旋分級機是中小型選廠最常用的分級設備。分級機分為高堰式和沉沒式兩種。高堰式分級機適用于磨礦細度在負零點零七四毫米占百分之七十以下的情況。沉沒式分級機適用于細度在百分之七十以上的情況，但配置較困難，一般選廠較少采用。

分級機的直徑（處理能力）是標準參數，長度則需根據磨機長度、給礦方式等因素詳細計算。分級機的頭部排礦口和溢流端給礦口均為現場安裝后開孔，沒有標準位置。安裝時需注意球磨機與分級機葉輪的旋轉方向必須相向。

水力旋流器適用于大型選廠和處理量大的單系列。當單系列作業量超過一千五百噸每天時（三米雙螺旋分級機的最大處理能力），必須選用旋流器作為分級設備。但對于小于三百噸每天的小型選廠，一段磨礦選擇旋流器作為分級設備極不穩定。旋流器通常組成一個旋流器組，并考慮備用。

七、磨礦流程的確定：一段還是兩段？

磨礦段數的選擇取決于礦石性質和磨礦細度要求。

一段磨礦適用于礦石嵌布粒度較粗、磨礦細度要求負二百目占百分之七十以下的礦石。流程簡單、投資低、操作方便，是中小型選廠的主流選擇。一段磨礦通常采用格子型球磨機配高堰式分級機。

兩段磨礦適用于礦石嵌布粒度細、磨礦細度要求負二百目占百分之八十以上的礦石。第一段粗磨拋尾，第二段細磨使金充分解離。兩段磨礦可采用“一段球磨機加一段旋流器”與“二段球磨機加二段旋流器”組合。

自磨/半自磨加球磨（SAB/SABC）適用于特大型選廠。東安金礦一千二百五十噸每天的選廠采用美卓NGi半自磨機（直徑四點八八米、長度二點二九米、功率七百千瓦）與美卓NGi球磨機（直徑三點八一米、長度七點三二米、功率一千四百五十千瓦）組成的SAB碎磨流程。

八、磨機功率的計算方法

磨機功率的計算是選型中最核心的定量工作。功率計算不準，要么選大了浪費投資，要么選小了達不到產能。

邦德功指數法是最常用的計算方法。通過邦德球磨功指數測定，得到礦石的功指數Wib（千瓦時每噸），再結合處理量、效率系數等參數，計算出磨礦作業所需的總功率。總功率確定后，即可確定合適的球磨機規格和臺數。

JKSimMet軟件模擬是國際上先進的選型方法。針對國外某銅金礦，研究人員進行了標準落重試驗、SMC試驗和邦德球磨功指數測定，基于碎磨特性測定結果在JKSimMet軟件平臺上構建SABC流程模擬，確定了半自磨機和球磨機的型號。Morrell模型的粉碎比能耗估算結果表明，SABC方案的粉碎比能耗為二十點六二千瓦時每噸。

經驗公式法適用于小型項目或初步估算。處理能力可用經驗公式估算，但精度較低。對于沒有條件做詳細試驗的項目，可以參考類似礦山的磨礦生產指標，再考慮礦石性質、給礦及產品粒度等因素的差異進行調整。

九、磨礦設備選型的實際案例

東安金礦二期技改工程形成一千二百五十噸每天的采選能力。選廠核心磨礦系統采用美卓NGi半自磨機（直徑四點八八米、長度二點二九米、功率七百千瓦）與美卓NGi球磨機（直徑三點八一米、長度七點三二米、功率一千四百五十千瓦）組成的SAB碎磨流程。該選廠還配套了美卓磨礦專家系統（APC），通過實時采集磨機電流、磨音、給礦量等關鍵參數，構建閉環控制，保障溢流細度持續穩定在百分之九十二以上。

焦家金礦選礦廠針對球磨機單位球耗高、磨機效率偏低和磨礦產品粒度組成不均勻等問題，基于礦石力學性質和磨礦循環產品粒度分布，采用段氏球徑半理論公式計算得到推薦方案介質配比。通過實驗室磨礦對比試驗，最終確定初裝球方案為Φ90:Φ70:Φ50:Φ40:Φ30 = 15:25:20:15:25。

山東某黃金選礦廠因球磨機補加鋼球制度不合理、磨礦產品粒度粗、水力旋流器分級負荷高導致磨礦處理能力不足。采用段氏球徑半理論公式計算各段球磨機的初裝鋼球級配，并通過段式作圖法確定各段球磨機后續補加球方案。優化后的一段球磨機初裝球包含Φ100毫米鋼球。

十、選型要點總結

金礦磨礦設備選型涉及一系列相互關聯的參數，以下幾點是選型的核心邏輯：

先測礦石可磨性。邦德功指數是選型的基礎數據，不做功指數測定就選磨機，如同不看地圖就開車。邦德功指數測定是磨機選型設計的第一步。

再定磨礦細度。磨礦細度決定工藝路線和回收率，也決定磨機的規格和能耗。細度要求越高，磨機越大、電耗越高。

三選磨機類型。粗磨選格子型，細磨選溢流型。大型礦山可考慮半自磨加球磨（SAB）流程。

四定規格參數。根據處理量和功指數計算所需總功率，再確定磨機的直徑、長度、功率和臺數。

五配介質與分級。鋼球的規格、配比和補加制度需要通過計算和試驗確定。分級設備的選擇取決于處理量和細度要求——小型選廠選螺旋分級機，大型選廠選水力旋流器。

六算投資與運行成本。磨礦設備投資大、運行成本高，選型時需要綜合考慮初期投資和長期運營成本。

金礦磨礦設備選型的決策順序應該是：邦德功指數測定→確定磨礦細度→選擇磨機類型→計算功率和規格→配置介質與分級設備→做投資與運行成本測算。這個順序不能顛倒，每一步的數據都是下一步?jīng)Q策的依據。

磨礦環節占選廠總能耗的一半以上，設備選型稍有偏差，每年可能多花數百萬元電費。把磨礦設備選型的基礎工作做扎實，是選礦廠降本增效的第一步，也是最關鍵的一步。
