稀土重砂是獨居石、磷釔礦等稀土礦物經風化、搬運、沉積形成的砂礦資源。與硬巖型稀土礦相比，砂礦無需爆破和粗碎，選礦成本顯著降低。但稀土在原砂中含量極低（REO通常僅0.5-2%），且與其他重礦物（鋯石、鈦鐵礦、金紅石、石榴石等）緊密共生，單一的選礦方法難以實現高效分離。將重力選礦與磁選技術有機結合，形成一體化回收流程，是當前處理稀土重砂最經濟、最成熟的技術路線。本文系統解析重力+磁選聯合工藝的原理、設備配置、操作要點和一體化設計的核心邏輯。

為什么是重力+磁選的組合

稀土重砂中的有用礦物具有兩個顯著特征，這兩個特征分別對應著重選和磁選的技術優勢。

第一是密度差異大。獨居石密度4.9-5.5 g/cm3，磷釔礦密度4.4-4.8 g/cm3，而石英、長石等主要脈石的密度僅2.6-2.7 g/cm3。密度差超過2.0，屬于極易重選的范疇。重選的優勢在于處理量大、成本低、無藥劑消耗，一臺螺旋溜槽每小時可以處理4-6噸物料，而處理同等量的浮選設備需要數倍的投資和運行成本。

第二是磁性差異明顯。獨居石和磷釔礦屬于弱磁性礦物（比磁化系數10-50×10?? cm3/g），而鋯石無磁性，鈦鐵礦為中等磁性（100-300×10?? cm3/g），磁鐵礦為強磁性（>2000×10?? cm3/g）。磁選可以有效將稀土礦物從非磁性的鋯石和強磁性的磁鐵礦中分離出來。

重選負責“粗拋”——以最低成本扔掉90%以上的脈石；磁選負責“精分”——從重砂混合物中精準抓出稀土礦物。兩者前后銜接、各司其職，形成了完整的稀土重砂一體化回收技術框架。

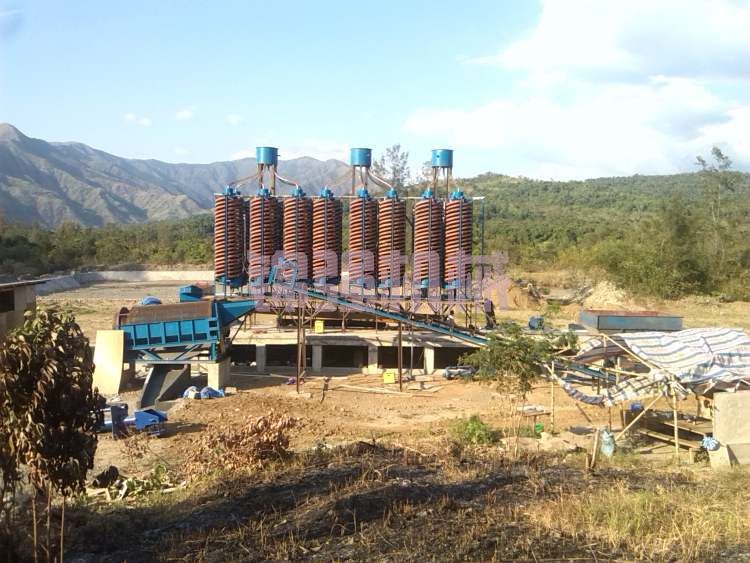

重選段：螺旋溜槽主導的預富集

重選段的任務是將原砂中的重礦物總量從1-3%富集到20-50%，富集比10-30倍。螺旋溜槽是這一階段的首選設備。

設備選型與配置

流程結構通常采用“一粗一掃”或“一粗一精一掃”。一粗一掃適用于品位較高或對回收率要求不高的項目；一粗一精一掃適用于低品位（REO<1%）或高價值稀土礦，可提高回收率5-10個百分點，但設備數量增加約40%。

操作參數控制

給礦濃度控制在25-35%。濃度過低時處理量下降，過高時床層過厚、分層不清。給礦粒度上限不超過2mm，預先篩除粗粒雜物。沖洗水開度以槽面礦漿均勻流動、不出現“拉溝”為宜。截取器位置直接決定精礦產率和品位，粗選螺旋的精礦產率一般控制在5-10%，掃選螺旋的尾礦產率應控制在0.5%以下。

實踐指標

以廣東某海濱稀土重砂項目為例，原砂REO品位0.8%，采用一粗一掃螺旋溜槽配置，獲得產率約6%、REO品位4.5%的重砂粗精礦，富集比5.6倍，重礦物回收率86%。

磁選段：從重砂中提取稀土

重砂粗精礦中除了獨居石和磷釔礦，還含有鋯石、鈦鐵礦、磁鐵礦、金紅石、石榴石等。磁選的任務是利用磁性差異，將弱磁性的稀土礦物與其它礦物分開。

磁性分組策略

標準配置為“弱磁選+中磁選+強磁選”三段式。

弱磁選（1000-2000高斯）首先分離強磁性的磁鐵礦。磁鐵礦在重砂粗精礦中含量通常不高（1-5%），但必須先行去除，以免其進入強磁選后吸附在磁輥表面，干擾稀土礦物的回收。

中磁選（4000-6000高斯）分離中等磁性的鈦鐵礦。鈦鐵礦是重砂中最常見的礦物之一，含量通常30-60%，如果不預先分離，會大量進入強磁選產品中，降低稀土精礦品位。

強磁選（10000-15000高斯）回收弱磁性的獨居石和磷釔礦。強磁選的給料是非磁性產品（已去除磁鐵礦和鈦鐵礦），場強足夠高時，稀土礦物被吸附作為磁性產品，無磁性的鋯石和金紅石成為尾礦。

磁選設備選型

對于稀土重砂，推薦采用“濕式中磁選+干式強磁選”的組合。先用濕式中磁選分離鈦鐵礦（對水分不敏感），再將中磁尾礦脫水烘干后進入干式強磁選回收稀土。干式強磁選的分選精度遠高于濕式，對細粒級獨居石的回收效果更好。

一體化流程的完整設計

將重選和磁選整合為一體化流程，需要考慮各環節的物料銜接和參數匹配。

標準一體化流程

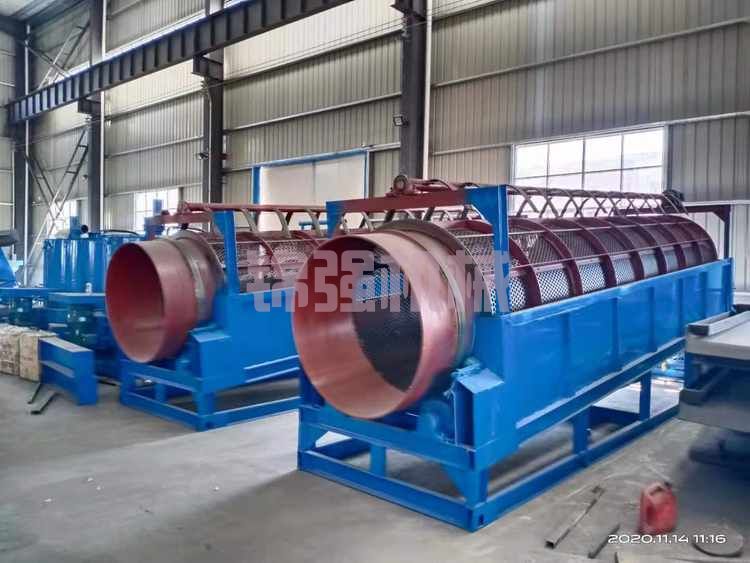

原砂（REO 0.5-2%）→ 篩分（-2mm）→ 脫泥（-0.045mm）→ 濃縮 → 螺旋溜槽粗選 → 螺旋溜槽掃選 → 重砂粗精礦濃縮 → 濕式中磁選（除鈦鐵礦）→ 脫水 → 干燥 → 干式弱磁選（除磁鐵礦）→ 干式強磁選（回收稀土）→ 稀土精礦

物料平衡示例

以年處理原砂50萬噸、原砂REO品位1.2%的項目為例：

• 脫泥后合格砂：42.5萬噸（脫泥率15%）

• 重砂粗精礦（螺旋溜槽）：2.55萬噸（產率6%），REO品位5.0%，重礦物回收率85%

• 中磁選尾礦（鈦鐵礦）：1.02萬噸（占粗精礦40%）

• 稀土精礦（強磁選）：0.38萬噸（占粗精礦15%），REO品位25%，稀土回收率80%

全流程稀土總回收率 = 85% × 80% = 68%，即從原砂中回收了68%的稀土。余下的32%損失在脫泥、重選尾礦和磁選尾礦中。

提高回收率的措施

脫泥段損失可通過小直徑旋流器（Φ75-100mm）或高頻細篩將切割粒徑降至0.030mm，減少細粒級稀土的流失。重選段損失可通過增加掃選作業、優化截取器位置、定期清洗螺旋槽面來降低。磁選段損失可通過兩段強磁選（一粗一掃）來回收，第一段回收粗粒和中等粒級稀土，第二段回收細粒和弱磁性稀土。

關鍵設備參數匯總

一體化設計的核心優勢

流程緊湊，占地小

重選和磁選設備均具有較高的單位面積處理能力。一條處理原砂100噸/小時的一體化生產線，設備占地面積約300-500平方米，僅為同等處理量浮選流程的1/3-1/5。

無需化學藥劑

重選和磁選均為純物理分選方法，不添加任何化學藥劑。沒有藥劑成本，也沒有廢水處理負擔。這對于位于生態敏感區（如海濱、河岸）的項目尤為重要。

適應性強

一體化流程對原礦品位波動的適應能力較強。當原礦品位下降時，可以適當調整螺旋溜槽截取器位置，增大精礦產率以維持回收率；當品位上升時，可以減小產率以提高精礦品位、減輕磁選負荷。

便于模塊化

螺旋溜槽、磁選機都是標準化、模塊化設備。可以根據處理量靈活增減設備數量，按模塊進行擴產。新建項目可以分期投資，先上一期（如50噸/小時），待項目穩定后再增加模塊擴至100噸/小時。

操作要點與常見問題

問：螺旋溜槽粗精礦中稀土品位偏低，怎么辦？

答：首先檢查給礦濃度是否在25-35%范圍內，濃度偏高時輕礦物洗不干凈、品位下降。其次檢查截取器位置，適當減小精礦產率可以提高品位，但會降低回收率，需要根據稀土價格和加工成本找到平衡點。最后檢查螺旋槽面是否磨損，嚴重磨損時更換槽面。

問：干式強磁選機效率下降，如何處理？

答：干式磁選對物料水分極其敏感，水分超過1%時礦粉會粘附在磁輥表面。首先檢查干燥機出口物料水分是否達標（<0.5%）。其次檢查磁輥表面是否有礦粉結塊，定期清理。最后檢查給料是否均勻，局部堆積會造成分選不清、稀土損失。

問：鈦鐵礦與獨居石分離不徹底，獨居石進入鈦鐵礦產品？

答：中磁選的場強設置是關鍵。場強過低時部分中等磁性的獨居石進入非磁性產品（即稀土精礦），場強過高時鈦鐵礦和獨居石同時被吸附。建議通過試驗確定最佳場強，通常獨居石與鈦鐵礦的分離場強在5000-7000高斯之間。如果兩者磁性非常接近，可采用“強磁選-搖床”聯合流程：先用強磁選將兩者一起回收，再用搖床利用密度差異（獨居石5.0 vs 鈦鐵礦4.5）進行分離。

投資與經濟性

以年處理原砂50萬噸、原砂REO品位1.2%的項目為例：

• 設備投資：重選段（螺旋溜槽+給料+分級）約60-100萬元，磁選段（濕式中磁選+干燥+干式強磁選）約150-250萬元，總投資約210-350萬元

• 年產值：年產稀土精礦（REO 25%）約0.38萬噸，按稀土氧化物均價10萬元/噸計算，精礦價值約3800萬元/年（按精礦中REO含量25%折算，實際銷售收入需根據稀土分離廠收購價格確定）

• 年運行成本：電費約80-120萬元，人工約50-80萬元，維修及備件約30-50萬元，合計約160-250萬元

• 投資回收期：通常6-12個月

需要說明的是，稀土價格波動較大，實際經濟指標應基于當前市場價格和具體礦物組成進行詳細測算。獨居石精礦中釷的放射性會增加后續處理和運輸成本，這部分成本應計入經濟核算。

寫在最后

稀土重砂重力+磁選分離技術的核心價值在于“用最簡單的物理方法完成最有效的富集”。重選用密度差異把稀土從大量廢砂中“撈”出來，磁選用磁性差異把稀土從重砂混合物中“挑”出來。兩者結合，不需要復雜的化學藥劑，不需要昂貴的浮選設備，就能將低品位稀土砂礦（REO<1%）富集到可以進入濕法冶金的水平（REO>20%）。

對于正在規劃稀土砂礦項目的讀者，建議從代表性礦樣的重液分離和磁選管試驗入手，確認稀土在各粒級中的分布和最佳分選場強。在充分試驗數據的基礎上，按照“先重選預富集、后磁選分組”的邏輯設計一體化流程。當重選和磁選各自運行在最佳工況時，整個系統的效率和效益自然水到渠成。
