先說三個重點

高品位鋯英石精礦（ZrO?≥65%）和鈦礦物精礦（鈦鐵礦TiO?≥46%、金紅石TiO?≥90%）的生產，是整個重砂選礦流程中技術含量最高的環節。核心工藝路線為“重選預富集—磁選分組—電選提純—浮選補充”的聯合流程，在粗選段獲得混合重砂后，通過多段磁選和電選的精確配合，將鋯英石與鈦鐵礦、金紅石、獨居石等礦物逐一分離。一段搖床精選可將鋯英石品位從混合重砂的60%提升至ZrO? 65%以上，配合強磁選除雜和電選提純，最終精礦ZrO?可達66%到67%。鈦鐵礦精礦經過弱磁選和中磁選分離，TiO?品位可達46%到48%。金紅石精礦經過強磁選和電選提純，TiO?含量可達92%到95%。

高品位精礦的質量要求

高品位鋯英石精礦和鈦礦物精礦不是指某一個品位區間，而是針對不同終端用途有明確的質量標準。

鋯英石精礦用于陶瓷釉料、耐火材料和精密鑄造領域，ZrO?含量是最核心的指標。一級品要求ZrO?≥65%，Fe?O?≤0.15%，TiO?≤0.3%。二級品ZrO?≥63%，雜質限量適當放寬。高品位產品要求ZrO?達到65.5%到67%，同時嚴格控制放射性元素（U+Th）含量，通常要求低于500ppm。高品位鋯英石精礦在國際市場上的溢價明顯，ZrO?每提高0.5%，售價可提升5%到8%。

鈦鐵礦精礦是生產鈦白粉和海綿鈦的原料，TiO?品位決定其用途。硫酸法鈦白粉要求鈦鐵礦精礦TiO?≥46%，Fe?O?≤10%。氯化法鈦白粉要求更高，通常使用金紅石或高鈦渣。選礦環節產出的鈦鐵礦精礦TiO?品位一般在46%到48%，Fe?O?含量控制在8%到10%。

金紅石精礦是天然TiO?含量最高的礦物，市場價值遠高于鈦鐵礦精礦。高品位金紅石精礦要求TiO?≥90%，Fe?O?≤0.5%，ZrO?≤0.3%。用于氯化法鈦白粉生產時，對CaO、MgO、SiO?等雜質有更嚴格的限制。

高品位生產的技術路線

從混合重砂到高品位單礦物精礦，典型的聯合流程如下。

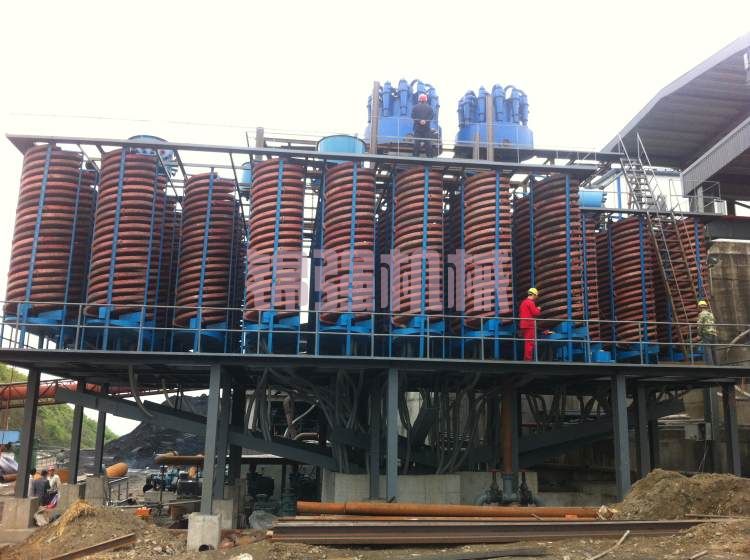

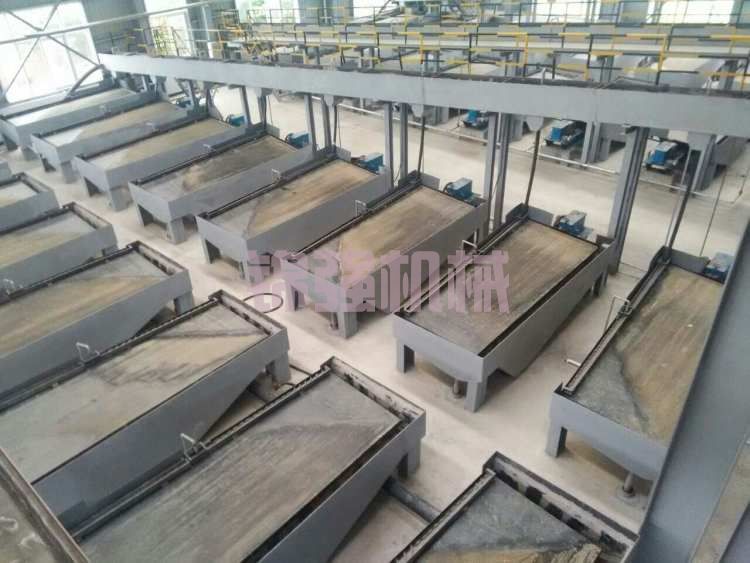

混合重砂精礦（重礦物總含量90%以上，來自螺旋和搖床粗選）首先進入搖床重選系統。利用搖床的高精度分選能力，將混合重砂中殘留的少量輕質脈石和連生體剔除，同時按密度將鋯英石、鈦鐵礦、金紅石等礦物初步分開。搖床精礦進入磁選系統，搖床中礦返回再選。

磁選系統按磁性強度分階段分離。弱磁選（0.1到0.3特斯拉）分離強磁性的磁鐵礦和部分鈦鐵礦，產出鈦鐵礦精礦。中磁選（0.5到0.8特斯拉）分離中等磁性的石榴石和部分鈦鐵礦。強磁選（1.2到1.5特斯拉）分離弱磁性的獨居石和少量含鐵雜質。非磁性產品（鋯英石、金紅石和石英）進入電選系統。

電選系統完成鋯英石與金紅石的最終分離。高壓電選機電壓控制在22到25千伏，輥筒溫度75到80攝氏度。金紅石作為導體產品分離，鋯英石作為非導體產品收集。經過一段電選，鋯英石精礦ZrO?可達65%到66%；經過兩段電選，ZrO?可提升到66.5%到67%。

浮選環節用于處理某些特殊物料或進一步提高精礦品位。對于細粒級鋯英石（-0.074毫米），重選和電選效率下降，浮選成為有效的提純手段。采用脂肪酸類或異羥肟酸類捕收劑，在弱堿性pH條件下浮選鋯英石，可以將品位再提升1到2個百分點。

鋯英石高品位生產的關鍵技術

鋯英石精礦的品位主要受兩個因素制約：一是與獨居石的分離效果，獨居石是稀土磷酸鹽礦物，比重4.9到5.5，與鋯英石（比重4.6到4.7）接近，重選分不開；二是與金紅石的分離效果，兩者比重接近、都是非磁性礦物。磁選和電選是解決這兩個分離難題的手段。

磁選除獨居石的關鍵在于磁場強度的精準控制。獨居石的磁性介于鋯英石和金紅石之間，在1.2到1.5特斯拉的強磁場下可被吸附。三盤磁選機通過逐步提高場強實現分離，第一盤去除鈦鐵礦，第二盤去除獨居石，第三盤處理殘留雜質。如果磁選參數控制不當，獨居石會隨鋯英石進入非磁性產品，造成ZrO?品位下降和放射性超標。

電選除金紅石是鋯英石提純的最后一道關卡。金紅石是良導體，在高壓電場中迅速放電并落入導體產品端；鋯英石是非導體，吸附在轉鼓上落入非導體產品端。為了提高分離效率，物料在進入電選機之前需要預熱至60到80攝氏度，降低礦物表面水分對導電性的干擾。電選電壓通常在22到25千伏之間，過高會導致礦物擊穿，過低則分選不徹底。

搖床重選在鋯英石提純中仍扮演重要角色。雖然混合重砂已經經過一次搖床精選，但鋯英石精礦中可能仍含有少量石英和長石。在磁選和電選之前增加一段搖床再選，可將鋯英石品位從混合重砂的60%提升至63%到64%，減輕后續磁選和電選的負擔。

鈦鐵礦高品位生產的關鍵技術

鈦鐵礦精礦的生產相對簡單，因為鈦鐵礦具有中等磁性，通過磁選就能有效分離。

弱磁選（0.1到0.3特斯拉）首先分離強磁性的磁鐵礦，避免磁鐵礦混入鈦鐵礦精礦影響TiO?品位。中磁選（0.5到0.8特斯拉）是回收鈦鐵礦的核心作業。在正確的磁場強度下，鈦鐵礦被吸附到磁選機筒體表面，與鋯英石、金紅石等非磁性礦物分開。

高品位鈦鐵礦精礦（TiO?≥46%）的關鍵在于去除與鈦鐵礦磁性相近的雜質礦物。石榴石、角閃石等礦物的磁性區間與鈦鐵礦重疊，單純靠磁選很難完全去除。因此鈦鐵礦精礦往往需要經過搖床再選或電選除雜，將磁性相近的雜質礦物分離。電選是利用鈦鐵礦與石榴石的導電性差異進行分離的有效手段。

鈦鐵礦表面氧化程度也影響精礦品位。風化嚴重的鈦鐵礦表面氧化形成白鈦石，TiO?含量升高但磁性下降，可能在中磁選中隨非磁性礦物流失。對于風化嚴重的礦石，需要在中磁選之前增加還原焙燒環節，將表面的Fe3?還原為Fe2?，恢復鈦鐵礦的磁性。

金紅石高品位生產的關鍵技術

金紅石精礦是三種產品中價值最高的，也是生產難度最大的。

金紅石與鋯英石的非磁性分離需要高壓電選完成。但電選對物料粒度和水分高度敏感，粒度過寬或水分偏高都會造成分選效果惡化。因此電選之前的干燥和分級必須嚴格把關，物料含水率控制在0.5%以下，粒度集中控制在0.1到0.3毫米。

金紅石精礦中常見的雜質是鋯英石和獨居石。鋯英石通過電選去除，獨居石通過強磁選去除。如果電選和磁選效果不理想，可能需要在精選流程中增加酸洗環節。稀鹽酸或稀硫酸洗滌可以去除金紅石表面的鐵質薄膜和黏土膜，提高TiO?含量0.5到1個百分點。酸洗后的金紅石精礦TiO?含量可達93%到95%。

實際案例與生產數據

莫桑比克某重砂礦精選廠。 給料為混合重砂精礦（重礦物總含量92%），主要礦物為鈦鐵礦（占重砂55%）、鋯英石（22%）、金紅石（8%）和獨居石（3%）。精選流程為：搖床重選（一段）—弱磁選除磁鐵礦—中磁選收鈦鐵礦—強磁選除獨居石—電選分離鋯英石和金紅石。產出指標：鋯英石精礦ZrO? 66.2%，Fe?O? 0.12%，TiO? 0.25%；鈦鐵礦精礦TiO? 47.5%，Fe?O? 9.2%；金紅石精礦TiO? 93.8%。綜合回收率：鋯英石82%，鈦鐵礦86%，金紅石78%。

澳大利亞某重砂礦精選廠。 給料為混合重砂（重礦物總含量90%），流程為搖床重選（兩段）—干式磁選（弱磁+中磁+強磁）—高壓電選（兩段）。通過兩段搖床重選，鋯英石品位從混合重砂的60%提升至64%。一段電選后鋯英石ZrO?達到65.5%，二段電選后達到66.8%。金紅石精礦TiO? 94.2%。產品規格滿足氯化法鈦白粉和高級陶瓷釉料的要求。

高品位生產的關鍵控制點

磨礦細度決定解離度上限。 如果鋯英石與脈石的連生體沒有充分解離，任何精選手段都無法獲得高品位精礦。在精選階段之前，應根據礦石的嵌布粒度確定磨礦細度。對于嵌布粒度細的礦石，需要將物料磨至-0.074毫米占90%以上。但磨礦過程會產生過粉碎，造成細粒鋯英石在后續重選中流失，因此磨礦時間和介質填充率需要精確控制。

磁選參數需要針對每種礦石單獨優化。 不同來源的混合重砂，礦物磁性可能因元素替代和氧化程度不同而有差異。弱磁選、中磁選和強磁選的場強分界點不是固定值，需要通過條件試驗確定。投產前應做系統的磁選條件試驗，繪制磁場強度-品位-回收率曲線，找到最佳的工作點。

電選前的預熱溫度和電壓參數必須穩定。 電選對溫度和電壓波動非常敏感。溫度波動超過±5攝氏度，或電壓波動超過±1千伏，分選效果就會出現明顯變化。建議在電選機前設置緩沖料倉和預熱裝置，確保給料溫度和含水率恒定。

品質檢測手段要跟上。 高品位精礦的雜質含量很低，常規化學分析周期長、成本高。手持式XRF分析儀可以在現場快速檢測鋯英石中的ZrO?和雜質含量，是過程控制的得力工具。對于放射性元素（U+Th），需要配備手持式伽馬能譜儀或送實驗室檢測。

高品位鋯英石及鈦礦物精礦生產技術不是單靠某一種設備或某一個環節能實現的。從混合重砂到單一高品位精礦，中間跨越了搖床重選、多段磁選、高壓電選等多個技術領域，每個環節都有它的工藝參數和操作要點。選型的時候，先搞清楚混合重砂的礦物組成、各礦物的磁性和導電性特征、預期的產品規格，再決定整個精選流程的具體配置。這些基礎數據拿不準，生產技術方案做得再好也是白搭。

把混合重砂的礦物組成分析、磁性和導電性測試數據、目標產品規格發過來，我們可以幫你做一個初步的高品位精礦生產技術方案。
